非接触式ic卡读写器设计和原理概述

非接触性本身是无源卡,当读写器对卡进行读写操作是,读写器发出的信号由两部分叠加组成一部分是电源信号,该信号由卡接收后,与本身的LC产生一个瞬间能量来供给芯片工作

非接触式ic卡读写器设计概述
非接触式IC卡工业水表包含两块设备。一块连接水管并埋入地下,另一块放置于操作台上,两者通过串行线相连。系统中定义地下部分为“基表”,而与其相连的操作设备为“刷卡机”。基表负责记录、计算用水水量,刷卡机负责信息查看,两者共同完成用户的购水操作。

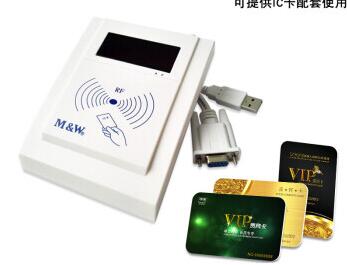

QQ截图20210810215650


非接触式ic读写器原理概述

非接触性与读卡器之间通过无线电波来完成读写操作。二者之间的通讯频为13.56MHZ。非接触性本身是无源卡,当读写器对卡进行读写操作是,读写器发出的信号由两部分叠加组成:一部分是电源信号,该信号由卡接收后,与本身的L/C产生一个瞬间能量来供给芯片工作。另一部分则是指令和数据信号,指挥芯片完成数据的读取、修改、储存等,并返回信号给读写器,完成一次读写操作。读写器则一般由单片机,专用智能模块和天线组成,并配有与PC的通讯接口,打印口,I/O口等,以便应用于不同的领域


刷卡机,与售水系统、读写卡器一起提供刷卡使能;它的LCD 显示用户的剩余水量和系统当前的工作情况;刷卡机的电源模块同时给基表与自身供电。


非接触性智能卡内部分区

非接触性智能卡内部分为两部分:系统区(CDF)用户区(ADF)

系统区:由卡片制造商和系统开发商及发卡机构使用。

用户区:用于存放持卡人的有关数据信息。

QQ截图20210810215722


读写卡器与售水系统软件
读写卡器与售水系统软件提供给水资源管理部门使用。用户开户、购水、注销帐号等操作由售水系统完成,同时售水系统软件提供了日、月、年报表以及一些特殊功能,比如用户过户;软件系统的维护可以在本地计算机完成。系统内有多个数据库,记录用户相关信息。

系统工作原理是:用户先到水资源管理部门购买非接触式IC 卡并开户或者持原有卡购水;售水系统将相应信息写入IC 卡;用户在刷卡机上刷卡,并与基表一起完成用户身份的核对,成功后将购买水量累加到水表的剩余水量,作为新的用户可用水量。

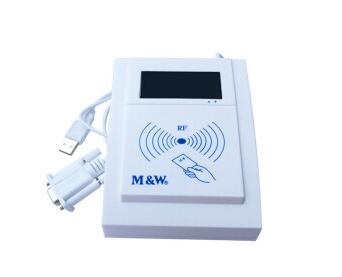

QQ截图20210810215730


用户用水过程中,卡内剩余水量会相应减少;当降到报警水量时(由用户与水资源管理部门商定),系统会报警,提示水量不足;继续使用到透支水量(同样由用户与水资源管理部门商定),系统会自动关闭阀门,停止供水。系统在遇到因客户操作不当而导致的错误的时候,会给出错误操作提示,必要时候会关闭阀门。如此可以同时保证客户与水资源管理部门的利益不受到侵犯。
